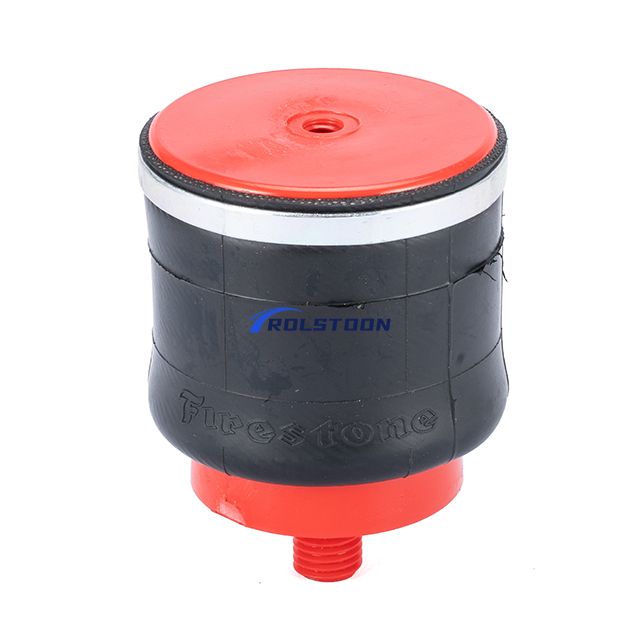

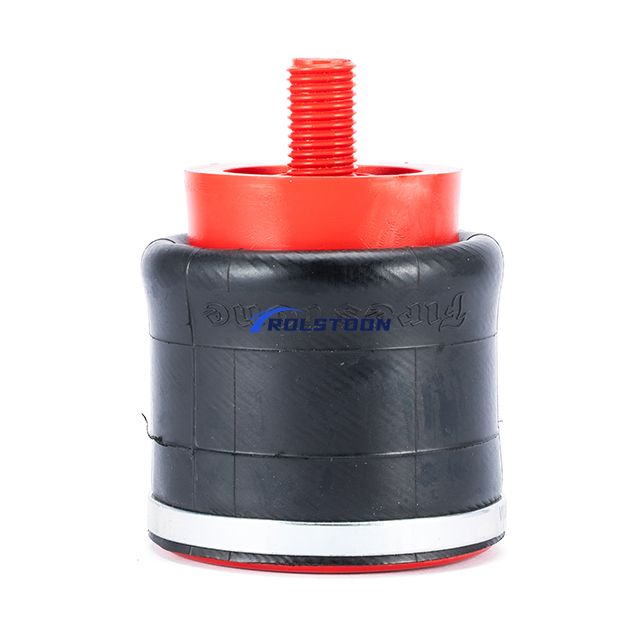

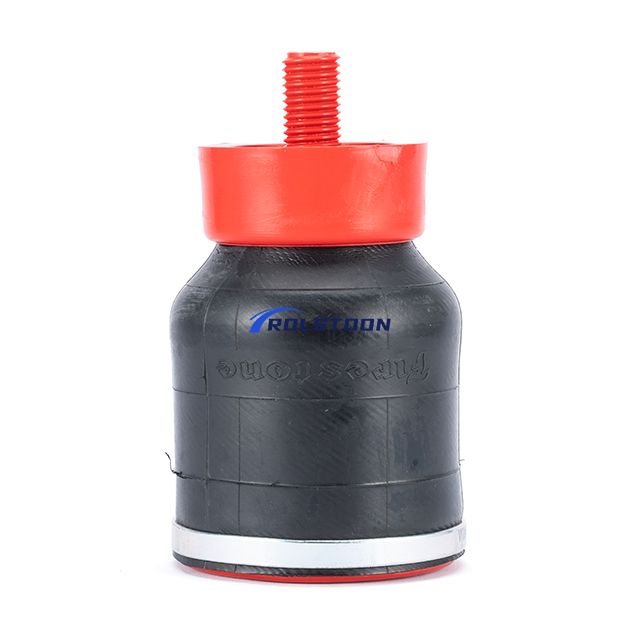

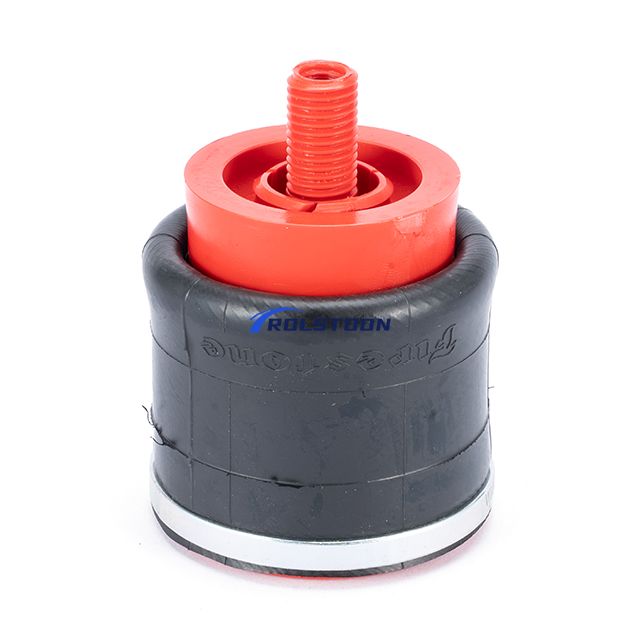

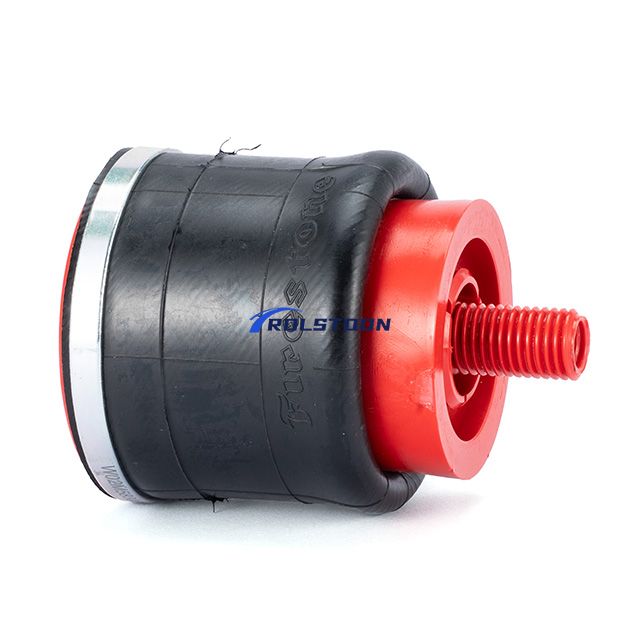

1M1A-1 | 凡士通公制空气弹簧

表压（BAR）

载荷（kN）

弹簧刚度（kN/m）

固有频率 (Hz)

3

1.16

38.66

2.88

4

1.57

49.85

2.81

5

1.97

60.30

2.76

6

2.39

71.66

2.73

7

2.78

81.97

2.71

推荐的 Airmount™ 隔振器设计高度：75 毫米。

总成高度（mm）

7 BAR 时容积（cm3）

7 BAR 时有效面积 (cm2)

输出力（kN）

@ 3 BAR

@ 4 BAR

@ 5 BAR

@ 6 BAR

@ 7 BAR

85

272

38.07

1.14

1.52

1.95

2.30

2.66

75

235

39.67

1.16

1.57

1.97

2.39

2.78

65

194

39.67

1.16

1.57

1.97

2.39

2.78

55

152

40.83

1.31

1.63

2.04

2.46

2.86

45

110

50.25

1.79

2.17

2.63

3.06

3.52
