R412020584 | 安沃驰 BCC 系列波纹管执行器

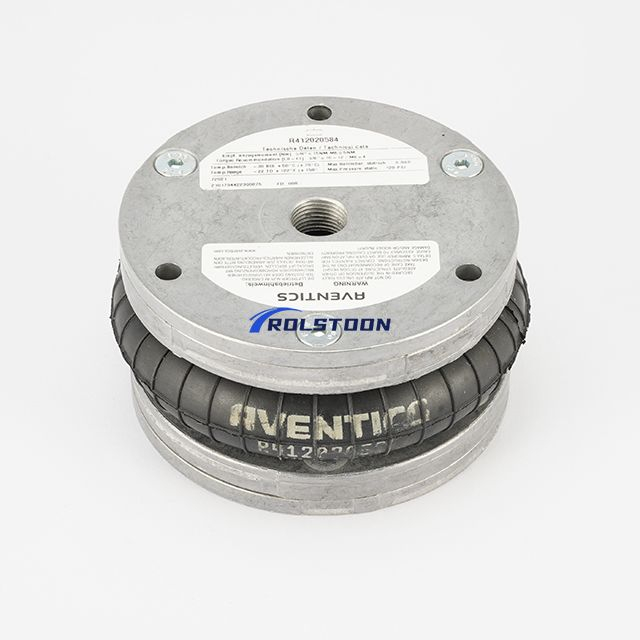

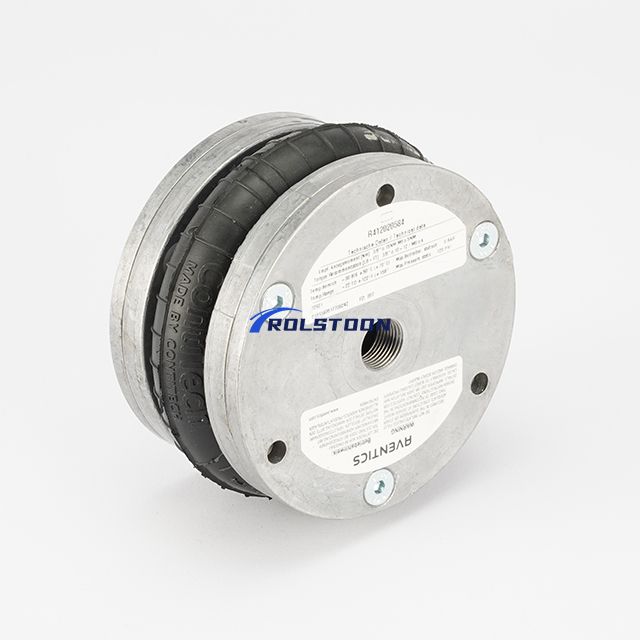

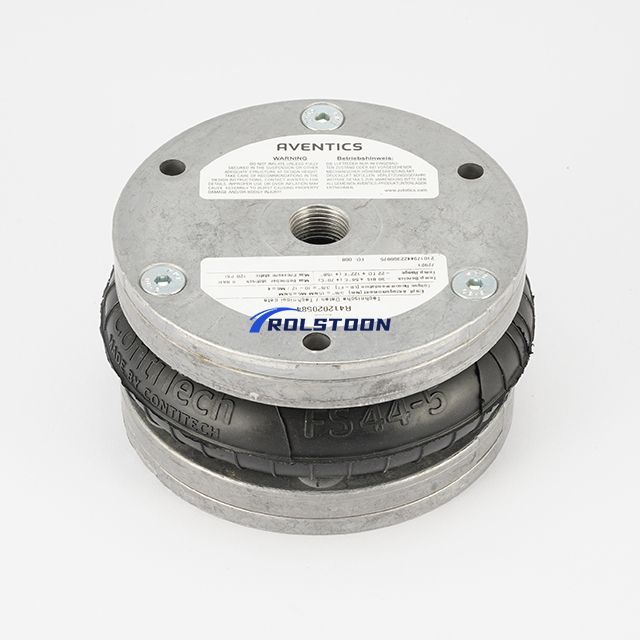

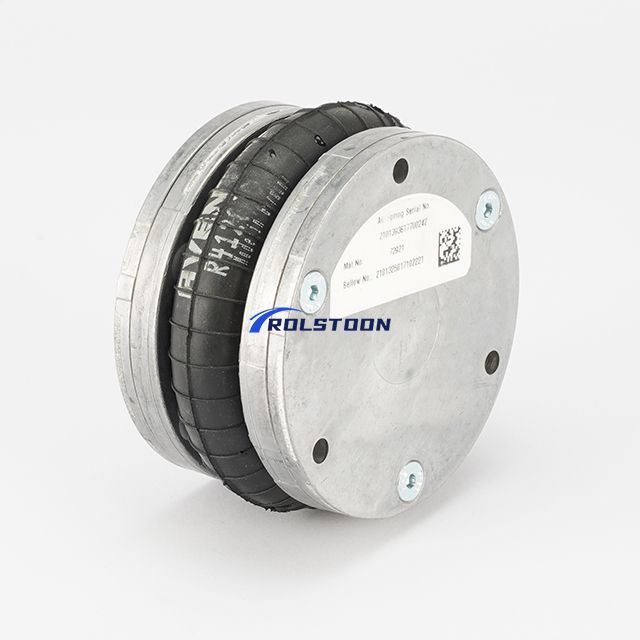

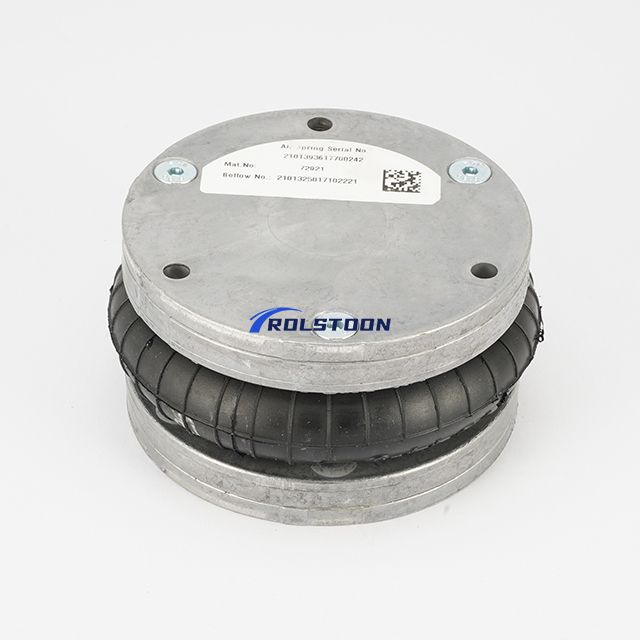

安沃驰 BCC 系列波纹管执行器 R412020584

型号：
R412020584
产品品牌：
Aventics

SKU:
状态：

数量：



询价加入询价篮

安沃驰波纹管气缸 BCC 系列波纹管执行器氯丁二烯橡胶空气弹簧气囊

规格

波纹管

单个

规格

带有安装环和罩盖的波纹管执行器

功能原理

单作用，不受压时缩回

压缩空气接口

G 3/8

顶盖直径

110 毫米 (1)

特征

4 1/2x1

允许倾斜角

最大 20 °

最大有效行程

35 毫米 (1)

最小径向安装空间

140 毫米 (1)

力（载荷）

最小 1900 N

最大 5600 N

工作压力

最小 0 bar

最大 8 bar

环境温度

最小 -30 °C

最大 90 °C

介质

压缩空气

固定力降低，当温度超过

70 °C

确定活塞推力的压力

6 bar

重量

0.7 kg

波纹管材料

氯丁二烯橡胶

盖板材料

铝

部件编号

R412020584

特征

带可拆卸连接部件的波纹管气缸
较小的安装空间内可以产生强大力量
允许角度移动和轴向偏移

技术资料

终端止动装置必须确保符合最小高度 Hmin 和最大高度 Hmax 的要求。
在操作高度 ≥Hmax 时使用：仅在安沃驰批准后才允许。
波纹管可以更换。
压力露点必须比环境和介质温度至少低 15 °C，且不得超过 3 °C。
压缩空气的含油量在生命周期内必须保持恒定。
仅使用安沃驰认可的油。

相互对照

ContiTech

FS 44-5 DI G3/8 CR

FS 44 5 DI G3/8 CR

FS44-5DIG3/8CR

FS445DIG3/8CR

ContiTech Order No.

70205

Norgren

TPM/31041

TPM 31041

TPM31041

Norgren Ref.

4 1/2" x 1

4 1/2"x1

4 1/2 x 1

4 1/2x1

Dunlop FR

SP2372

Dunlop FR Ref.

4 1/2" x 1

4 1/2"x1

4 1/2 x 1

4 1/2x1

Dunlop UK

PNP 30559 B1 05

PNP30559B105

Dunlop UK Ref.

4 1/2" x 1

4 1/2"x1

4 1/2 x 1

4 1/2x1

Weforma

WBE 140-E1

WBE-140-E1

WBE 140 E1

WBE140-E1

WBE140 E1

WBE140E1

Weforma Order No.

B1140-E1

B1140 E1

B1140E1

下载

R412020584_eng_GBR.PDF

R412020584_zho_CHN.PDF
