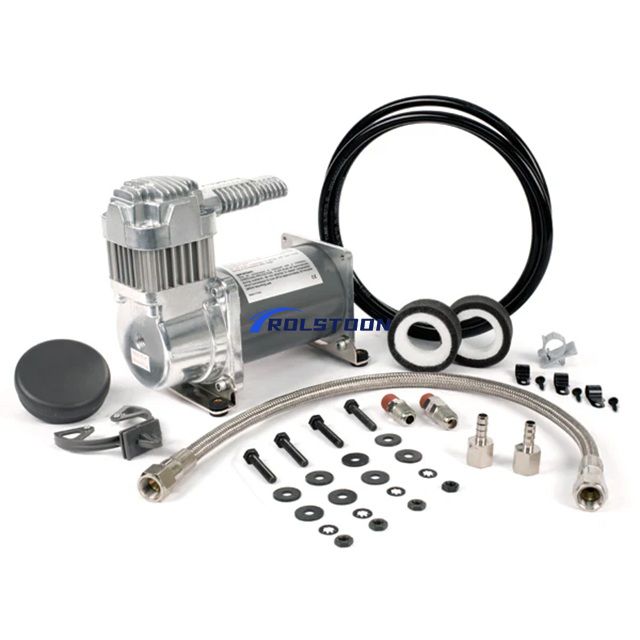

热超载保护器
隔振器
安装硬件
重型 1/4″ NPT 止回阀
不锈钢编织 PTFE 内衬 引导软管
远程安装空气过滤器的空气线
远程安装空气过滤器组件
(2) 空气滤清器替换元件
安装说明
请注意:
使用螺纹密封剂才能正确安装。不建议使用螺纹胶带。 正确密封,1/8”的建议扭矩为10 ~ 11 ft. lbs。1/4”和3/8”的建议扭矩为16 ~ 18 ft. lbs。除非另有说明,网页上提到的加仑均为美制加仑。
12伏压缩机 - 电源电压13.8伏
| psi | cfm | a | bar | lpm | a |
|---|---|---|---|---|---|
| 0 | 0.88 | 6 | 0 | 25.0 | 6 |
| 10 | 0.81 | 7 | 1.0 | 22.6 | 7 |
| 20 | 0.78 | 7 | 2.0 | 21.0 | 8 |
| 30 | 0.73 | 8 | 3.0 | 19.0 | 9 |
| 40 | 0.67 | 9 | 4.0 | 17.3 | 10 |
| 50 | 0.65 | 9 | 5.0 | 15.4 | 10 |
| 60 | 0.60 | 10 | 6.0 | 14.2 | 11 |
| 70 | 0.55 | 10 | 7.0 | 12.5 | 11 |
| 80 | 0.52 | 10 | 8.0 | 11.3 | 11 |
| 90 | 0.49 | 10 | 9.0 | 10.3 | 11 |
| 100 | 0.45 | 11 | 10.0 | 8.7 | 11 |
| 110 | 0.41 | 11 | |||
| 120 | 0.39 | 11 | |||
| 130 | 0.36 | 11 | |||
| 140 | 0.32 | 11 | |||
| 150 | 0.29 | 10 |
24 伏压缩机 - 电源电压 28 伏
| psi | cfm | a | bar | lpm | a |
|---|---|---|---|---|---|
| 0 | 1.00 | 3 | 0 | 28.3 | 3 |
| 10 | 0.88 | 3 | 1.0 | 24.4 | 3 |
| 20 | 0.84 | 4 | 2.0 | 22.2 | 4 |
| 30 | 0.78 | 4 | 3.0 | 19.7 | 4 |
| 40 | 0.71 | 4 | 4.0 | 17.7 | 5 |
| 50 | 0.67 | 5 | 5.0 | 16.1 | 5 |
| 60 | 0.61 | 5 | 6.0 | 14.6 | 5 |
| 70 | 0.58 | 5 | 7.0 | 13.2 | 6 |
| 80 | 0.54 | 5 | 8.0 | 11.7 | 5 |
| 90 | 0.51 | 5 | 9.0 | 10.3 | 5 |
| 100 | 0.47 | 6 | 10.0 | 8.8 | 5 |
| 110 | 0.44 | 6 | |||
| 120 | 0.40 | 6 | |||
| 130 | 0.36 | 5 | |||
| 140 | 0.33 | 5 | |||
| 150 | 0.29 | 5 |
12 伏压缩机
| 1.0 加仑水箱 | 填充率 |
|---|---|
| 0 至 105 磅/平方英寸 | 1分50秒(±10秒) |
| 85 至 105 磅/平方英寸 | 27秒(±05秒) |
| 0至145 psi | 2分45秒(±10秒) |
| 110至145 psi | 1 最小 05 秒(± 05 秒) |
| 2.5 加仑水箱 | 填充率 |
| 0 至 105 磅/平方英寸 | 4分45秒(±10秒) |
| 85 至 105 磅/平方英寸 | 1分05秒(±05秒) |
| 0至145 psi | 7分05秒(±15秒) |
| 110至145 psi | 2分35秒(±10秒) |
24 伏压缩机
| 1.0 加仑水箱 | 填充率 |
|---|---|
| 0 至 105 磅/平方英寸 | 1分45秒(±10秒) |
| 85 至 105 磅/平方英寸 | 26秒(±05秒) |
| 0至145 psi | 2分45秒(±10秒) |
| 110至145 psi | 55秒(±05秒) |
| 2.5 加仑水箱 | 填充率 |
| 0 至 105 磅/平方英寸 | 4分15秒(±10秒) |
| 85 至 105 磅/平方英寸 | 1分00秒(±05秒) |
| 0至145 psi | 7分00秒 (±15秒) |
| 110至145 psi | 2分15秒(±10秒) |
